Assalamu'alaikum Wr.Wb
Disini saya akan mensharing langkah-langkah mengkoneksikan 2 Router menggunakan Point to Point.
A. Topologi
B. Tujuan
- Untuk mengetahui langkah-langkah mengkoneksikan 2 Router menggunakan Point to Point
- Untuk mengetahui mode-mode yang terdapat di Wireless MikroTik Router
C. Bahan-bahan
- 2 PC/Laptop
- Switch
- RouterBoard R951G-2HnD
- Kabel UTP
- Kabel Power
Aplikasi yang digunakan :
- Winbox
D. Langkah-langkah
KONFIGURASI ROUTER AP-BRIDGE
1. Matikan Wireless yang ada di laptop

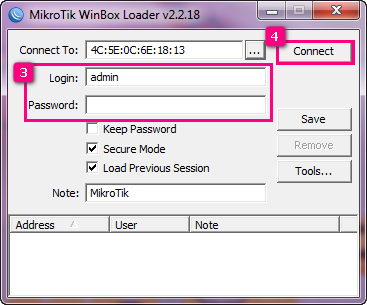

2. Buka Winbox, Klik "..." , Pilih MAC Address. Login menggunakan Admin dan Password kosong(tidak menggunakan password) Kemudian Klik Connect
5. Klik New Terminal
6. Buat IP Address, Kemudian Enter
- Untuk Switch, interfacenya menggunakan ether 1.
- Untuk Router, interfacenya menggunakan ether 2.
- Untuk Wireless, interfacenya menggunakan wlan1.
7. Buat IP Gateway untuk Switch dan atur juga IP DNS agar bisa terkoneksi ke internet.
8. Klik Wireless
9. Aktifkan Wlan1 dengan cara Klik Wlan1, kemudian Klik tanda Ceklis
10. Jika Wlan1 sudah aktif tampilannya akan seperti ini. Setelah itu Double Klik Wlan1
11. Akan muncul tampilan seperti ini. Buka Tab Wireless, kemudian Ubah mode menjadi Bridge karena router akan menjadi Access Point yang hanya bisa dikoneksikan dengan 1 client, Ubah Band menjadi 2Ghz-B/G/N dan Isi SSID
12. Buat IP Firewall, Kemudian PING Google untuk mengecek koneksi internet
13. Masukkan IP di laptop, karena saya mengatur IP Static, maka isi IP Address secara manual, kemudian isi Gateway menggunakan IP Address interfaces ether2 dan jangan lupa masukkan DNSnya lalu klik OK
14. Lakukan Test PING Google di CMD untuk mengecek koneksi internet
KONFIGURASI ROUTER AP-STATION
1. Buka Winbox, Klik "..." , Pilih MAC Address. Login menggunakan Admin dan Password kosong(tidak menggunakan password) Kemudian Klik Connect
2. Buat IP Address, Kemudian buat IP Gateway menggunakan IP Address pada Wlan1(AP-Bridge) dan buat IP DNS
- Untuk Router, interfacenya menggunakan ether 2.
- Untuk Wireless, interfacenya menggunakan wlan1.
3. Klik Wireless
4. Aktifkan Wlan1 dengan cara Klik Wlan1, kemudian Klik tanda Ceklis
5. Jika Wlan1 sudah aktif tampilannya akan seperti ini. Setelah itu Double Klik Wlan1
6. Akan muncul tampilan seperti ini. Buka Tab Wireless, kemudian Klik Scan
7. Pilih Nama SSID yang sudah kamu buat tadi, Kemudian Klik Connect
8. Mode Wireless akan berubah menjadi Station, Band dan SSID juga akan sama dengan pengaturan awal membuat wireless. Lalu Klik Apply dan OK
9. Jik sudah Connect maka akan muncul huruf "R" di samping wlan1 yang artinya Running atau berjalan
10. Lakukan PING Google untuk mengecek koneksi internet
11. Buat IP Firewall
12. Masukkan IP Address, isi Gateway menggunakan IP Address interface ether2. Jangan lupa masukkan DNS, Kemudian Klik OK
13. Lakukan PING Google di CMD untuk mengecek koneksi internet pada Client
TERIMAKASIH
Semoga Bermanfaat :)
Wassalamu'alaikum Wr.Wb
