Assalamu'alaikum Wr.Wb
Kali ini saya akan memposting langkah-langkah Manajemen Akses pada Wireless (Dynamic).
Cekidoot........

A. Topologi

B. Tujuan

Untuk mengetahui langkah-langkah Manajemen Akses Pada Wireless (dynamic)
Untuk mengetahui perbedaan Wireless Access Management Static dan Dynamic

C. Bahan-bahan

3 PC/Laptop
Switch
3 RouterBoard R951G-2HnD
4 Kabel UTP
Kabel Power

D. Langkah Kerja

ACCESS POINT

1. Klik Wireless

2. *Note: Pengaturan awal sama dengan Lab 3

Pilih Tab Registration, Duoble Click salah satu MAC Address kemudian pada tab General Klik Copy to Access List agar mac address muncul ke Access list secara otomatis.

3. Lakukan hal yang sama pada Mac Address berikutnya.

4. Klik Interface <wlan1> kemudian pilih Tab Wireless, ubah mode menjadi ap bridge, dan unchecklist pada Default Aunthenticate. Klik Apply dan OK.

5. Pada Wireless di Tab Access List akan muncul secara otomatis Mac Address yang sudah di Copy tadi

STATION 1

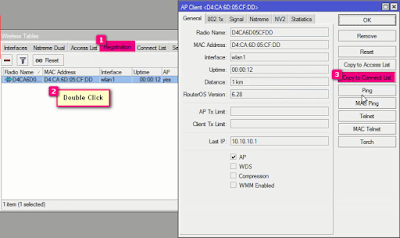

1. Pada Wireless buka Tab Registration kemudian double click Mac address, kemudian pada tab general klik Copy to Connect List agar mac address AP muncul ke Connect list secara otomatis.

2. Klik Interface <wlan1> kemudian pilih Tab Wireless dan sambungkan wireless ke AP, unchecklist pada Default Aunthenticate. Klik Apply dan OK.

3. Pada Wireless di Tab Connect List akan muncul secara otomatis Mac Address AP yang sudah di Copy.

4. Test koneksi

STATION 2

1. Pada Wireless buka Tab Registration kemudian double click Mac address, kemudian pada tab general klik Copy to Connect List agar mac address AP muncul ke Connect list secara otomatis.

2. Klik Interface <wlan1> kemudian pilih Tab Wireless dan sambungkan wireless ke AP, unchecklist pada Default Aunthenticate. Klik Apply dan OK.

3. Pada Wireless di Tab Connect List akan muncul secara otomatis Mac Address AP yang sudah di Copy

TES KONEKSI CLIENT

1. Tes dengan cara PING google dan PING IP client lainnya. jika sudah terhubung maka konfigurasi sudah benar.

Station 1

Station 2

Terimakasih.

Semoga bermanfaat :)

Wassalamu'alaikum Wr.Wb

Assalamu'alaikum Wr.Wb
Kali ini saya akan memposting langkah-langkah Manajemen Akses pada Wireless (Static).
Cekidoot........

A. Topologi

B. Tujuan

Untuk mengetahui langkah-langkah Manajemen Akses Pada Wirelless (static)
Untuk mengetahui fungsi Default Aunthenticate
Untuk mengetahui fungsi Default Forward

C. Bahan-bahan

3 PC/Laptop
Switch
3 RouterBoard R951G-2HnD
4 Kabel UTP
Kabel Power

D. Langkah Kerja

ACCESS POINT

1. Buka Winbox, Klik "..." , Pilih MAC Address. Login menggunakan Admin dan Password kosong(tidak menggunakan password) Kemudian Klik Connect

2. Klik New Terminal

3. Buat IP Address, Kemudian Enter

Untuk Switch, interfacenya menggunakan ether 1.
Untuk Router, interfacenya menggunakan ether 2.
Untuk Wireless, interfacenya menggunakan wlan1.

4. Buat IP Gateway untuk Switch dan atur juga IP DNS agar bisa terkoneksi ke internet.

5. Klik Wireless

6. Aktifkan Wlan1 dengan cara Klik Wlan1, kemudian Klik tanda Ceklis

7. Buat IP Firewall

8. PING Google untuk mengecek koneksi internet

9. Double Klik Wlan1

10. Buka Tab Wireless, kemudian Ubah mode menjadi AP Bridge karena router akan menjadi Access Point yang bisa dikoneksikan dengan beberapa client, kemudian isi SSID, Jika sudah selesai klik Apply dan OK

11. Jika sudah ada R seperti gambar di bawah ini artinya Wireless sudah Running

STATION 1

1. Buka Winbox, Klik "..." , Pilih MAC Address. Login menggunakan Admin dan Password kosong(tidak menggunakan password) Kemudian Klik Connect

2. Klik New Terminal

3. Buat IP Address, Kemudian Enter

Untuk Router, interfacenya menggunakan ether 2.
Untuk Wireless, interfacenya menggunakan wlan1.
Untuk Route
Untuk DNS

4. Klik Wireless

5. Aktifkan Wlan1 dengan cara Klik Wlan1, kemudian Klik tanda Ceklis

6. Buat IP Firewall

7. Double Klik Wlan1

8. Buka Tab Wirelles, kemudian Klik Scan. Pilih nama AP yang sudah dibuat, kemudian Klik Connect

9. Ubah Mode menjadi Station, SSID akan berubah secara otomatis. Jika sudah Klik Apply dan OK

10. Jika sudah ada R seperti gambar di bawah ini artinya Wireless sudah Running

STATION 2

1. Buat IP Address, Kemudian Enter

Untuk Router, interfacenya menggunakan ether 2.
Untuk Wireless, interfacenya menggunakan wlan1.

2. Buat IP Gateway dan atur juga IP DNS agar bisa terkoneksi ke internet.

3. Aktifkan Wlan1 dengan cara Klik Wlan1, kemudian Klik tanda Ceklis

4. Buat IP Firewall

5. Double Klik Wlan1

6. Buka Tab Wirelles, kemudian Klik Scan. Pilih nama AP yang sudah dibuat, kemudian Klik Connect

7. Ubah Mode menjadi Station, SSID akan berubah secara otomatis. Jika sudah Klik Apply dan OK

8. Jika sudah ada R seperti gambar di bawah ini artinya Wireless sudah Running

WIRELESS ACCESS MANAGEMENT STATIC

Default Aunthenticate (AP)

1. Jika kedua station sudah terhubung, maka akan muncul di tab Registration. Kemudian Double Click pada Station 1

2. Pada Tab General akan ada MAC Address klik Kanan kemudian Copy

3. Copy juga MAC Address pada Station 2

4. Paste MAC Address tsb ke Notepad

5. Double Click Wlan1 , klik tab Wireless, Unceklist Default Aunthenticate agar tidak sembarang orang yang bisa terkoneksi ke dalam Wireless AP. hanya Station yang di daftarkan oleh AP yang bisa terkoneksi, kemudian Klik Apply dan OK

6. Terlihat setelah mengUnceklist Default Aunthenticate tab Registration akan kosong karena tidak ada station yang terkoneksi ke wireless

7. Buka Tab Access List kemudian klik icon (+) untuk menambahkan. Daftarkan Mac Address Station 1. Lakukan hal yang sama dan copykan Station 2. pilih wlan1 untuk Interface. Kemudian klik Apply dan OK

8. Station 1 dan 2 sudah di daftarkan di dalam router AP

Default Aunthenticate (Station 1)

1. Copy Mac Address AP, dengan cara klik kanan kemudian Copy

2. Paste Mac Address AP ke Notepad

3. Double Click Wlan1 , klik tab Wireless, Unceklist Default Aunthenticate. kemudian Klik Apply dan OK

4. Klik Tab Connect List kemudian klik icon (+) untuk menambahkan

5. Pilih Interface menggunakan wlan1, kemudian daftarkan Mac Address AP. lalu klik Apply dan OK

6. Mac Address sudah didaftarkan di dalam station 1

7. Jika sudah muncul R, artinya station 1 sudah terkoneksi kepada router AP

9. Masukkan IP Address di PC

10. PING Google untuk mengecek koneksi internet

Default Aunthenticate (Station 2)

1. Copy Mac Address AP, dengan cara klik kanan kemudian Copy

2. Paste Mac Address AP ke Notepad

3. Double Click Wlan1 , klik tab Wireless, Unceklist Default Aunthenticate. kemudian Klik Apply dan OK

4. Klik Tab Connect List kemudian klik icon (+) untuk menambahkan. Pilih Interface menggunakan wlan1, kemudian daftarkan Mac Address AP. lalu klik Apply dan OK
